De eiwitafschuimer

De eiwitafschuimer is bij de zee-aquarianen zeker geen onbekend apparaat. Integendeel het behoort daar gewoon tot de basisuitrusting. Maar we komen de eiwitafschuimer ook wel eens tegen bij Koi-vijvers en bij sterk bezette zoetwaterbakken. Het wordt tijd de afschuimer (voor zoet en zee) eens nader te bekijken.

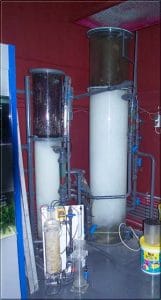

Eiwitafschuimers

Eiwitafschuimers

In onze aquaria kennen we verschillende filters.

  • Mechanische filters
    Bijvoorbeeld watten zeven fijne vuildeeltjes uit het water. Bij het uitspoelen of verversen van de watten halen we dan de opgevangen afvalstoffen uit het water.
  • Chemische filters
    Harsen maar ook bijvoorbeeld speciale gesteentes als zeoliet binden bepaalde stoffen aan hun oppervlak. Hierdoor worden stoffen op een chemische wijze aan het filteroppervlak gebonden.
  • Biologische filters
    Deze maken gebruik van bacteriën die schadelijke stoffen omzetten naar minder schadelijke stoffen (Bijvoorbeeld omzetten van ammoniak naar nitraat, het nitrificatie proces).

Hoe moeten we nu een eiwitafschuimer eigenlijk zien? Nou een biologisch filter is het zeker niet. Een soort veredeld mechanisch filter dan? Nee, een puur mechanisch filter is het ook niet. Geen zeefprocessen, sedimentatie of zo te bekennen, alhoewel…?

Je zou een eiwitafschuimer het beste als een combinatie van een mechanisch en een chemisch filter kunnen zien. Mechanisch opgewekte luchtbellen binden door botsingen (mechanisch) en door ladings- en potentiaalverschillen (chemisch) de verschillende verontreinigingen.

Het basisprincipe van de afschuimer

Zeeschuim op het strand

Zeeschuim op het strand

Als je wel eens langs het strand gelopen hebt dan heb je vast wel van die grote witte of witgrijze schuimvlokken op het strand zien liggen. Vooral na een storm of harde wind zie je veel schuim liggen. Dat schuim ontstaat door een intensieve menging van water en lucht. Die menging van lucht en water aan het strand is een mooi voorbeeld van het afschuimprincipe in de natuur. Want in een eiwitafschuimer doen we hetzelfde. Niks anders dan het mengen van water en lucht zodat schuim ontstaat.

Maar als we puur water en lucht door elkaar klutsen, dan lukt het ons niet om schuim te krijgen! Er is dus blijkbaar nog iets meer nodig dan alleen water en lucht.Het antwoord moeten we zoeken aan het oppervlak tussen water en lucht.

Misschien is het je in het aquarium wel eens opgevallen dat vetachtige laagje op het wateroppervlak, de kaamlaag. Nou zo’n kaamlaag bestaat uit verschillende stoffen die de eigenschap hebben zich aan het wateroppervlak af te zetten. Die stoffen bestaan uit lange molecuul verbindingen waarbij de uiteinden verschillende eigenschappen hebben.

De twee uiteinden bestaan namelijk uit:

  • Een waterafstotend deel (Hydrofoob)
  • Een wateraantrekkend deel (Hydrofiel)

Stoffen met een hydrofoob en een hydrofiel gedeelte noemen we ook wel amfifiel. De staart van het waterafstotende deel zal zich hierbij naar de lucht richten. De kop van het wateraantrekkende, hydrofiele deel naar het water. Dat deze stoffen zich daardoor op de grenslaag van lucht/water bevinden is door die verschillende aantrekkingskracht dan ook niet raar meer.

Er zijn ook stoffen met een puur waterafstotend of een puur wateraantrekkend karakter Waterafstotende, hydrofobe stoffen lossen moeilijk in water op. Dit zijn stoffen als:

  • olie, vet
  • Vitaminen (o.a. A,D,E)

Wateraantrekkende, hydrofiele stoffen lossen gemakkelijk in water op. Dit zijn bijvoorbeeld stoffen als:

  • zout
  • suiker
  • meeste amino zuren
  • ammonia
  • Vitamines B6, B12, C
  • Anorganische stoffen als nitraat, fosfaat, e.d.
  • Amfifiele stoffen, dus met een hydrofoob en hydrofiel deel zijn bijvoorbeeld stoffen als:
  • Eiwitten en sommige aminozuren (Eiwitten zijn eigenlijk lange ketens van verschillende aminozuren)
  • Koolhydraten
  • Vetzuren
  • Phenolen
  • organische stoffen geproduceerd door algen/dieren
Amfifiel molecuul

Amfifiel molecuul

Als we veel amfifiele moleculen in het water hebben dan klitten ze samen en richten ze zich met de staarten naar elkaar en met de wateraantrekkende, hydrofiele koppen naar buiten. Er onstaan dan bolvormige of buisvormige structuren die we micellen noemen.

Deze amfifiele stoffen doen net zoiets aan het oppervlak van een luchtbel.

De staart richten ze naar de luchtbel toe, de wateraantrekkende kop naar buiten toe. Zo worden deze stoffen aan het grensvlak van water en lucht gebonden en kunnen door een eiwitafschuimer worden verwijderd.

Stoffen hechten aan luchtbel

Stoffen hechten aan luchtbel

Behalve de bovengenoemde amfifiele stoffen kan een eiwitafschuimer nog andere stoffen verwijderen. De naar het water gerichte kop van zo’n amfifiele stof is namelijk polair, de staart is apolair. Verschillende metalen, stikstofverbindingen en fosfaten die verbonden zijn aan organische moleculen kunnen zich zo aan de polaire kop koppelen. Zo kunnen ze ook worden meegenomen in de bellenstroom en afgeschuimd en afgevoerd worden.

[blockquote class=”style2″]

Over zeep en schuimend zoetwater

Met zeep krijgen we ook in zoetwater schuim, nou zeep is ook zo’n amfifiele stof, het lost goed op in water en vormt micellen om de slecht oplosbare vetdeeltjes in het water en houdt ze zo toch in oplossing. Zeep verlaagt de oppervlakte spanning van het water waardoor ook zoetwater net als zeewater goed gaat schuimen.

Kleine insecten kunnen op het zoetwateroppervlak lopen door de hoge oppervlaktespanning. Door het toevoegen van zeep verlaagt de oppervlaktespanning en lukt hun kunstje niet meer, ze zakken door het wateroppervlak.

[/blockquote]

Naast al deze stoffen die in het schuim aanwezig zijn wordt natuurlijk ook wat water afgevoerd dat mede de bellen vormt en ook wat zout wordt meegenomen de beker in. Door een afschuimer kan dus geleidelijk het zoutgehalte wat dalen. Ook bacteriën en andere kleine micro-organismen kunnen aan het organische schuim blijven “plakken”. Ook deze kennen soms amfifiele eigenschappen en zullen zo dus ook de beker in verdwijnen. Op deze manier zal een eiwitafschuimer ook bijdragen aan een lager kiemgetal van het water (niet verkeerd) maar ook voedsel laten verdwijnen voor de overige organismen in de bak (minder gewenst). Micro-organismen bevatten relatief veel Jodium, en dat wordt zo ook afgevoerd. Met een eiwitafschuimer is dus eerder jodium-suppletie nodig dan in een systeem zonder afschuimer. Ook netelstoffen afkomstig van koralen en anemonen worden zo (gelukkig!) door een eiwitafschuimer effectief verwijderd. Wellicht is dit een reden dat de ecologisch opgezette bakken van Adey en Loveland vaak een minder goeie groei van koralen te zien geven? Of zijn het de stoffen die de algen in de scrubbers afgeven? Algenrefugia in bakken met een eiwitafschuimer geven wel een goed resultaat, dus ik denk dat het voornamelijk het ontbreken van een afschuimer is.

Afijn, al die organische stoffen, vuildeeltjes en kleine organismen verzamelen zich zo rond een stukje lucht, ons belletje. Zo wordt een huidje om de luchtbel gevormd. We krijgen een mooi stabiel en stevig laagje van afvalstoffen om de luchtbel. Zijn er (even) teveel afvalstoffen, of stoppen we onze vettige handen in de bak, dan klitten de belletjes samen tot grotere bellen en het schuimvormende proces klapt (tijdelijk) in elkaar.

De bellen maken de afschuimer

Zoetwater eiwitafschuimer

Zoetwater eiwitafschuimer

Zoutwater eiwitafschuimer

Zoutwater eiwitafschuimer

Om een goede afschuimer te krijgen moeten we veel lucht door het water zien te krijgen. Hoe groter het oppervlak lucht/water des te beter. Nou da’s simpel toch? Dan blazen we een gigantische hoeveelheid piepkleine luchtbelletjes het water in. Immers veel kleine belletjes hebben een groter oppervlak dan een paar grote.

Nou dat klopt…..In theorie. De praktijk is wat lastiger. Want wat gebeurt er met kleine bellen? Nou die stijgen langzamer op naar de oppervlakte dan hun grotere broers en hebben daarbij de neiging om langzaam in het water op te lossen. Tsjaaah….met zichzelf oplossende belletjes werkt een eiwitafschuimer niet zo goed meer en hebben we eerder een zuurstofreactor gebouwd.

In de praktijk valt dit effect gelukkig nogal mee omdat veel aquaria tegen de zuurstof-verzadigingsgrens aanzitten. De eiwitafschuimer helpt daar zeker aan mee!

Te grote bellen willen we niet omdat er dan relatief weinig afvalstoffen aan blijven hangen. Ook zijn te grote bellen niet erg stabiel qua vorm en zullen in door het langsstromende water vibreren waardoor gebonden deeltjes weer worden afgeschud. Ergens ligt een optimale bellengrootte. Niet te groot en niet te klein. Deze optimale bellen grootte ligt zo rond de 1-2 mm. Bij zoetwater zal het niet meevallen zulke kleine bellen te krijgen. De foto links hiernaast laat duidelijk de grove bellen bij een zoetwater afschuimer zien. Bij zeewater is dat stukken gemakkelijker (foto rechts), daar zien we de afzonderlijke belletjes niet eens meer en wordt het water/lucht mengsel één witte melk. De grote aantallen opgeloste ionen (Natrium, Chloor, etc.) helpen hierbij het zeewater een handje. Vaak wordt er geschreven dat de kleinere bellen in zeewater veroorzaakt worden door het verschil in oppervlaktespanning tussen zoet- en zeewater. Maar da’s niet zo, de verschillen in oppervlaktespanning tussen zee- en zoetwater zijn daarvoor te klein.Dat eiwitafschuimers effectiever werken in zeewater komt dus door de kleinere luchtbellen waardoor meer oppervlak wordt verkregen, en ook door het feit dat veel organische stoffen in zeewater slechter oplosbaar zijn (meer hydrofoob) en zich zo sneller laten afschuimen.

Water en lucht, regels voor een effectieve afschuimer.

We konden al lezen dat om een effectieve afschuimer te krijgen we kleine belletjes moeten hebben. En daarvan het liefst zoveel mogelijk. Wat kunnen we nog meer doen om een goede afschuimer te krijgen? Nou da’s simpel we kunnen de onderstaande drie hoofdlijnen opzetten:

Zoveel mogelijk luchtbellen van 1-2 mm
Het water zo lang mogelijk met de lucht in aanraking laten komen
Turbulente luchtstroming vermijden zodat de luchtbellen niet in het water samen klonteren

Water en lucht zolang mogelijk met elkaar in aanraking, de contacttijd

Hoe langer we het water en lucht met elkaar in aanraking laten komen des te groter is de kans dat afvalstoffen zich op de grens van water/lucht aan de luchtbellen gaan afzetten. Nou heeft helaas lucht de “nare” gewoonte om in water op te stijgen, da’s dus niet bevorderlijk voor de contacttijd.

Nou gelukkig hebben we er wat op gevonden om die luchtbellen toch langer in het water te houden. Door namelijk het water van boven naar beneden te laten stromen heffen we gedeeltelijk de opwaartse kracht van de luchtbellen op en krijgen daardoor een langere contacttijd.

Tegenstroom in eiwitafschuimer

Tegenstroom in eiwitafschuimer

Dit principe waarbij de lucht van onderen en het water bovenin wordt toegevoerd noemen we het tegenstroomprincipe. Het meestroom principe waarbij water en lucht beide dezelfde richting op gaan komen we dan ook minder vaak tegen omdat de contacttijd korter is.

In veel eiwitafschuimers vinden we dit tegenstroomprincipe dan ook terug. De contacttijd kunnen we nog verder verlengen door de waterkolom zo hoog mogelijk te maken. Hoe hoger de kolom, des te langer de contacttijd, des te effectiever kan de afschuimer werken. En dat verklaard ook waarom we soms van die manshoge afschuimers tegenkomen bij de grotere systemen.

Maar wat nu als je een eiwitafschuimer onder je aquarium wilt plaatsen? Zo’n hoog geval werk je niet even onder in de kastje weg. Nou ook daarvoor zijn oplossingen gevonden. Bijvoorbeeld door het watertraject niet rechtstreeks van boven naar beneden te laten lopen maar door het water axiaal in te brengen zodat een slingerende vortex beweging wordt gemaakt in de afschuimer. Het water legt een langere weg af en heeft een langere contacttijd. Ook zijn er systemen waarbij het water omhoog en dan weer omlaag wordt gebracht, de zogenaamde omkeer systemen.

Diameter eiwitafschuimer

Diameter eiwitafschuimer

Doorstroomtijd en circulatievoud

In de grafiek wordt gewerkt met de doorstroomtijd da’s net iets anders dan het circulatievoud. Bij de doorstroomtijd houden we er rekening mee dat schoon water uit de afschuimer opmengt met vuil water, het circulatievoud houdt daar geen rekening mee. Hierdoor duurt het langer voor een hele bak doorspoelt is. Als we een doorstroomtijd van 12 uur aanhouden dan wil dat zeggen dat in 12 uur al het water door de afschuimer is geweest. Een doorstroomtijd van 12 uur komt overeen met een circulatievoud van ca. 0,75x

Meer hierover zie ook op: De filtercalculator

Behalve de hoogte van een afschuimer is natuurlijk ook de diameter van belang. Als we bij een bepaalde waterhoeveelheid door de afschuimer de diameter verkleinen dan neemt de watersnelheid toe, en de contacttijd van het water wordt korter. Bij tegenstroom wordt door de hogere watersnelheid echter een luchtbel meer geremd en wordt de contacttijd van het luchtbelletje langer. We moeten dus niet alleen naar de contacttijd van het water of de contacttijd van een luchtbel kijken maar ook naar de verhouding ertussen.

De verhouding (Rcontact) is te schrijven als:
Rcontact= Contacttijd water/Conttacttijd lucht.

Hoe groter deze verhouding hoe beter. Een nette verhouding is een Rcontact van 8-12 waarbij we een goede contacttijd hebben maar de afmetingen van de eiwitafschuimer toch nog hanteerbaar blijven. Hierbij is dus de verblijftijd van het water 8-12x zo lang als de verblijftijd van de luchtbelletjes.

De bovenstaande grafiek geeft een indicatie van de diameter van een afschuimer afhankelijk van de flow door de afschuimer. Als verhouding is een Rcontact van 10 genomen.

Voor de doorstroomtijd nemen we even 12 uur aan. We vinden dan bijvoorbeeld in de grafiek dat als we 800 l/uur door een afschuimer willen halen we met een 175 mm diameter net niet uit komen (gele lijn), dan kiezen we de eerstvolgende grotere diameter en komen dus op 200 mm.

Wie nog wat meer met de verschillende waarden wil spelen kan gebruik maken van de onderstaande calculator. Wat dan bijvoorbeeld opvalt is dat de hoogte van de afschuimer wel invloed heeft op de verblijftijden van water en lucht in de afschuimer maar nauwelijks op de verhouding (Rcontact). De diameter heeft dan veel meer invloed. Voor het bepalen van de diameter van een afschuimer blijkt verder dat bij zeewater een watersnelheid van ca. 1 cm/s een goede Rcontact van rond de 10 geeft.

Ook valt op dat het met meestroom en zoetwater gemakkelijker is hogere Rcontact waarden te halen. Dit komt doordat de stijgsnelheid van de luchtbelletjes in zoetwater veel hoger is. De grafiek hieronder geeft het verband aan tussen de stijgsnelheid en het zoutgehalte van het water. Hoe hoger het zoutgehalte des te lager de stijgsnelheid. Ook de afmetingen van een luchtbelletje zijn duidelijk afhankelijk van het zoutgehalte. Uit de beide grafieken valt dan ook af te leiden dat vanaf een zoutgehalte van zo’n 15 o/oo best met een afschuimer te werken valt. Bij echt zoetwater blijft dat toch wat lastiger.

Stijgsnelheid luchtbel afhankelijk van zoutgehalte

Stijgsnelheid luchtbel afhankelijk van zoutgehalte

Luchtbel grootte afhankelijk van zoutgehalte

Luchtbel grootte afhankelijk van zoutgehalte

Oh ja…..Ik had toch beweerd dat tegenstroom effectiever is en langere verblijftijden kent dan meestroom? Nou da’s natuurlijk zo, maar kijk eens in de calculator met de standaardwaarden en switch eens tussen meestroom en tegenstroom…. De verblijftijd van water blijft natuurlijk hetzelfde. De verblijftijd van de lucht bij tegenstroom is 10,1 seconde. De verblijftijd bij meestroom is 9,1 seconde. Het scheelt dus maar 10%. Dat het eigenlijk maar zo weinig scheelt komt doordat door de grote diameter van een afschuimer de watersnelheid laag is. Of je de watersnelheid dan bij de snelheid van de luchtbel moet optellen of moet aftrekken maakt niet zo veel verschil meer. En daardoor maakt het in de praktijk bij een afschuimer niet gigantisch veel uit of je mee- of tegenstroom hebt. Da’s alweer mooi een mythe minder.

De afschuimcalculator versie 1.0




Hoogte afschuimer mm Capaciteit pomp l/uur
Diameter afschuimer mm Percentage lucht %
Zeewater
Zoetwater
Tegenstroom
Meestroom
Berekeningsgegevens



Over het circulatievoud en de selectie van de afschuimer

Een veel gehoorde kreet is dat je minimaal ca. 1x de netto-inhoud van je aquarium per uur over je afschuimer moet halen. Heb je dus een aquarium met een inhoud van 300 liter dan moet je een pomp hebben die in staat is om 300 l/u over je afschuimer te verpompen.

Die 1x de inhoud per uur is een goed startwaarde maar ook andere factoren moeten niet uit het oog worden verloren. In de eerste plaats heb je een afschuimer om afvalstoffen af te voeren. Een bak die weinig wordt belast, kent weinig afvalstoffen en kan dus met een lager circulatievoud toe dan een zwaar bezette vissenbak waarbij stevig wordt gevoerd. Voor de eerste categorie kun je goed 0,5x per uur hanteren, terwijl je voor de laatste categorie beter richting 2x per uur kunt gaan. Een zwaarder bezette bak vraagt dus ook om een betere, sterkere afschuimer.

Een menselijke gedachte is dan vaak…..als 2x per uur beter is dan 1x per uur dan zal 4x per uur het water door de afschuimer halen nog beter zijn! Nou, misschien……misschien ook niet want we konden al lezen dat een eiwitafschuimer ook sporenelementen e.d. onttrekt. En lagere dieren hebben ook aminozuren en eiwitten nodig. Evenals nitraat en fosfaten. Schoon water is een must, maar superbrandschoon is nu ook weer niet nodig want dan moeten we weer met allerlei toevoegingen aan de gang om de koralen e.d. dat te geven wat we er via de afschuimer teveel hebben uitgehaald.

Een ander facet is dat een afschuimer bij een circulatievoud van 1x bijvoorbeeld met een efficiëntie van 90% zal werken. Maar bij een circulatievoud van 2x is dat bijvoorbeeld nog maar 45%. Dan maakt het netto gezien niets uit of je met een circulatievoud van 1x of 2x werkt. (1×0,9 is immers gelijk aan 2×0,45) Is de efficiëntie bij een circulatievoud van 2x wel groter dan die 45% dan heeft het wel zin. Maar helaas weten we zelden de efficiëntie van een afschuimer. Een afschuimer wordt door een fabrikant alleen maar opgegeven als, “geschikt voor een aquarium van xxxxx liter”.

De opbouw van een afschuimer

We weten nu op welke basisprincipe een afschuimer werkt, we weten wat over het belang van de lengte en de diameter van het apparaat. Nu wordt het eens tijd ons wat verder in de opbouw van de afschuimer te verdiepen. Een eiwitafschuimer kunnen we eigenlijk opgebouwd zien uit drie hoofddelen:

  • De “bellengenerator” oftewel bellenblazer, het deel dus waar fijne luchtbelletjes worden gemaakt en in het water gebracht worden.
  • Het contactdeel, waar water en lucht intensief met elkaar in aanraking komen
  • Het afschuimdeel, waar het ontstane schuim gescheiden wordt van het water

Meer over al de verschillende onderdelen van de afschuimer, de verschillende constructies en hoe we zo’n apparaat inpassen vinden we op de volgende pagina over afschuimers.

Diverse eiwit afschuimers

Een aantal venturi afschuimers. Die grijze luchtpotten met dat slangetje er aan zijn geluiddempers om het aanzuiggeruis van de lucht te dempen. Stil zijn ze dus niet, maar wel compact!

Lees ook Deel 2 van De eiwitafschuimer
